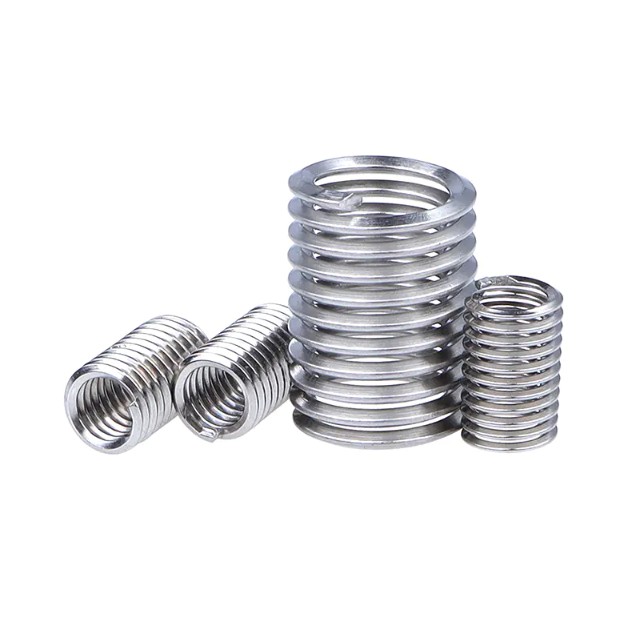

A pagsingit ng sinulid na kawad ay isang helicly coiled fastening device na ginawa mula sa high-tensile stainless bakal wire (karaniwang Uri 304 o 316) na may cross-section na hugis diyamante. Ito ay ipinasok sa isang pre-tapped na butas upang lumikha ng isang permanenteng, wear-resistant na panloob na sinulid na lampas sa lakas ng karamihan sa mga pangunahing materyales. Ang mala-spring na disenyo ng insert ay nagbibigay-daan dito na magbahagi ng mga load nang pantay-pantay sa buong haba ng thread, na ginagawang radial na "hoop stress" ang pag-load ng shear para sa superior joint integrity.
Orihinal na binuo para sa aerospace at automotive application, ang mga wire thread insert ay nagsisilbi sa dalawang pangunahing function: pag-aayos ng mga nasira o natanggal na mga sinulid at pagpapatibay ng mga thread sa malambot na materyales tulad ng aluminyo, magnesiyo, at mga composite. Ang tapos na ibabaw (8-16 microinches) ay pambihirang makinis, halos inaalis ang friction-induced thread erosion at nagbibigay ng corrosion resistance.
Mga Pangunahing Uri ng Wire Thread Insert
Ang mga pagsingit ng wire thread ay ikinategorya batay sa kanilang mekanismo ng pag-lock at paraan ng pag-install. Ang apat na pangunahing uri ay:
Malayang Tumatakbo (Statard) Inserts
Ito ang mga pinakakaraniwang uri—mga spring na talagang helicly coiled na gumagawa ng mga panloob na thread na tumutugma sa laki ng bolt. Nagbibigay ang mga ito ng makinis at libreng tumatakbong mga thread nang walang anumang tampok na pag-lock. Pinakamahusay para sa: Mga application na pangkalahatang layunin kung saan kinakailangan ang madalas na pagpupulong/pag-disassembly at minimal ang vibration.
Mga Pagsingit ng Screw-Locking
Nagtatampok ang mga pagsingit na ito ng isa o higit pang polygonal grip coil na nagbibigay ng radial pressure sa male thread, na lumilikha ng nangingibabaw na torque upang maiwasan ang pagluwag dahil sa vibration o impact. Inalis nila ang pangangailangan para sa karagdagang mga mekanismo ng pag-lock tulad ng mga lock washer o thread-locking compound. Pinakamahusay para sa: Mga kapaligirang may mataas na vibration gaya ng mga makina, makinarya, at mga aplikasyon ng aerospace.
Tanged Insert
Ang orihinal na disenyo na nagtatampok ng maliit na tang (hawak ng pag-install) sa isang dulo ng coil. Ang tang ay nakikipag-ugnayan sa tool sa pag-install at dapat na putulin pagkatapos ng pag-install. Mga kalamangan: Mas mababang gastos, itinatag ang pagiging maaasahan. Mga disadvantages: Panganib ng Foreign Object Debris (FOD) mula sa sirang tang, na nangangailangan ng pagkuha mula sa mga blind hole.
Tangless Insert
Isang modernong innovation na nagtatampok ng mga drive notch sa magkabilang dulo sa halip na tang. Ang mga pagsingit na ito ay maaaring i-install at alisin nang hindi naputol ang anumang piraso, ganap na inaalis ang mga panganib sa FOD. Mga kalamangan: Magagamit muli, mas mabilis na pag-install, walang tang retrieval na kinakailangan, perpekto para sa kritikal na aerospace at malinis na silid na mga application. Magagamit sa: Parehong free-running at screw-locking na mga configuration.
| Type | Tampok ng Pag-lock | Pag-install | Panganib sa FOD | Pinakamahusay na Application |
|---|---|---|---|---|
| Free-Running | wala | Tanged o Tanged | Mababang-Katamtaman | Pangkalahatang pagpupulong |
| Screw-Locking | Radial grip coils | Tanged o Tanged | Mababang-Katamtaman | Mga kapaligiran na may mataas na vibration |
| Tanged | Nag-iiba | Nangangailangan ng tang break-off | Katamtaman-Mataas | Mga application na sensitibo sa gastos |
| Tangless | Nag-iiba | Walang kinakailangang break-off | wala | Aerospace, mga kritikal na sistema |
Paano Piliin ang Naaangkop na Modelo
Ang pagpili ng tamang wire thread insert ay nangangailangan ng pagsasaalang-alang ng apat na pangunahing parameter:
Laki ng Thread at Pitch
Itugma ang insert sa iyong bolt specification (metric: M2–M39; imperial: UNC/UNF #2 hanggang 1/2" at mas malaki). Dapat tumugma ang insert sa nominal diameter at thread pitch (coarse o fine) ng fastener.
Ipasok ang Haba
Ang haba ng pagpasok ay tinukoy bilang isang multiple ng diameter ng thread (D):
- 1.0D: Minimum na pakikipag-ugnayan, na angkop para sa masikip na espasyo
- 1.5D: Karaniwang haba para sa karamihan ng mga application
- 2.0D–3.0D: Pinakamataas na lakas para sa high-load o kritikal na mga aplikasyon
Pagpili ng Materyal
Ang mga karaniwang pagsingit ay ginawa mula sa 304 hindi kinakalawang na asero (AISI 304, work-hardened sa 200,000 psi tensile strength). Para sa mga espesyal na aplikasyon:
- 316 hindi kinakalawang na asero: Pinahusay na paglaban sa kaagnasan para sa mga kapaligirang dagat/kemikal
- Inconel X-750: Mga application na may mataas na temperatura (hanggang 550°C/1022°F)
- Phosphor bronze: Mga application na nangangailangan ng pinababang galling o spark resistance
Paggamot sa Ibabaw
Ang mga opsyonal na coatings ay nagpapahusay sa pagganap sa mga partikular na kundisyon:
- Dry Film Lubricant (MolyLube): Binabawasan ang alitan sa mga application na may mataas na metalikang kuwintas, paglaban sa mataas na temperatura
- Cadmium o Nickel plating: Superior corrosion resistance, pinipigilan ang galling sa panahon ng pag-install
- Silver plating: Extreme temperatura application, binabawasan thread galling
Mga Kinakailangang Tool sa Pag-install
Ang kumpletong pag-install ng wire thread insert ay nangangailangan ng mga sumusunod na espesyal na tool:
| Tool | Function | Mga Tala sa Pagtutukoy |
|---|---|---|
| STI (Screw Thread Insert) Tapikin | Lumilikha ng mga panloob na thread para sa pagpasok | Mas malaking diameter ng pitch kaysa sa karaniwang gripo; dapat eksaktong tumugma sa laki ng insert |
| Core Hole Drill Bit | Mag-drill ng pilot hole bago mag-tap | Diameter na tiyak sa laki ng insert; walang tolerances pinapayagan |
| Insertion Tool (Prewinder) | Ang hangin ay pumapasok sa tapped hole | Manwal, de-kuryente, o niyumatik; bihag o hindi bihag na mga uri ng mandrel |
| Tang Break Tool | Tinatanggal ang tang pagkatapos ng pag-install | Punch at martilyo (200g) para sa maliliit na sukat; espesyal na mga tool sa break-off para sa mas malaki |
| Countersink | Lumilikha ng lead-in chamfer | Lalim ≤ 0.4 × pitch; pinipigilan ang pagpasok ng thread crossing |
| Thread Plug Gauge | Bine-verify ang katumpakan ng natapos na thread | Go/No-Go gauge para sa quality control |
| Extraction Tool | Tinatanggal ang mga nasirang pagsingit | Kinakailangan para sa pagkumpuni o pagpapalit ng mga sitwasyon |
Mga pagpipilian sa power tool: Para sa mataas na volume na produksyon, ang pneumatic o electric installation tool ay nagbibigay ng pare-parehong lalim ng pag-install sa pamamagitan ng adjustable depth limit at auto-reverse feature.
Tamang Pamamaraan sa Pag-install
Ang wastong pag-install ay sumusunod sa isang tumpak limang hakbang na pagkakasunud-sunod . Ang mga paglihis mula sa pamamaraang ito ay ang pangunahing sanhi ng pagkabigo sa pagpasok.
Hakbang 1: Pagbabarena
Gamit ang tinukoy na STI drill bit, i-drill ang butas sa tamang diameter at lalim. Mga kritikal na kinakailangan: Ang lalim ng pagbabarena ay dapat lumampas sa lalim ng pag-install ng insert ng hindi bababa sa 1-2 mga thread; ang butas ay hindi dapat maging tapered; dapat na ganap na alisin ang mga chips—lalo na kritikal para sa mga blind hole.
Hakbang 2: Countersinking
Maglagay ng countersink sa pasukan ng butas upang maiwasan ang pagtawid ng sinulid at magbigay ng lead-in para sa insert. Pinakamataas na lalim ng countersink: 0.4 × pitch. Ang sobrang countersinking ay nakompromiso ang pagpapanatili ng insert.
Hakbang 3: Pag-tap (STI Tap)
Gupitin ang mga thread gamit ang tinukoy na STI tap, na lumilikha ng mas malaking diameter ng pitch kaysa sa mga karaniwang gripo upang ma-accommodate ang panlabas na diameter ng insert. Para sa mga butas, ang lalim ng gripo ay dapat lumampas sa haba ng pagpasok. Para sa mga blind hole, gumamit ng kontroladong puwersa upang maiwasan ang pagkabasag ng gripo. Linisin nang mabuti ang mga thread gamit ang compressed air (radial nozzles para sa blind hole) bago ipasok ang pag-install.
Hakbang 4: Ipasok ang Pag-install
I-mount ang insert sa installation tool, i-engage ang tang (para sa tanged insert) o drive notches (para tangless). I-rotate ang tool upang i-wind ang insert sa tapped hole. Huminto kapag ang insert ay 0.25–0.75 na mga thread sa ibaba ng ibabaw. Iwasan ang paglalapat ng labis na puwersa ng axial, na maaaring magdulot ng "cross-threading" o pinsala sa pagpasok.
Hakbang 5: Pag-alis ng Tang (Mga Tanged Insert Lang)
Para sa mga butas: Ilagay ang tang break tool (punch) sa tang at hampasin ang kabilang dulo ng tool ng 200g martilyo upang gupitin ang tang. Para sa mga butas na butas: Gumamit ng long-nose pliers o tool sa pagkuha upang makuha ang sirang tang. I-verify gamit ang isang thread plug gauge na ang natapos na thread ay nakakatugon sa detalye (karaniwang ISO 2/6H tolerance).
Mga Katugmang Materyales
Ang mga pagsingit ng wire thread ay katugma sa halos lahat ng mga materyales sa engineering, na may partikular na mga benepisyo para sa mas malambot na mga substrate.
Soft Metals (Pangunahing Aplikasyon)
- Mga haluang metal: Pinakakaraniwang aplikasyon; pinipigilan ang pagtanggal ng sinulid sa cast at wrought aluminum
- Magnesium alloys: Mahalaga para sa magaan na aerospace at mga bahagi ng sasakyan
- Copper at bronze: Nagbibigay ng wear resistance sa mas malambot na non-ferrous na mga metal
- titanium: Tugma ngunit kadalasang ginagamit para sa pag-aayos ng thread kaysa sa pangunahing pampalakas
Mga Ferrous na Metal
Bagama't hindi gaanong kailangan sa bakal (na may sapat na lakas ng sinulid), ginagamit ang mga pagsingit sa cast iron at malagkit na bakal para sa wear resistance at sa steel mga application na nangangailangan ng madalas na pagpupulong/pag-disassembly upang maiwasan ang pagkasira ng sinulid.
Mga Materyales na Hindi Metal
Epektibo sa thermoplastics, thermosets, at composites (carbon fiber, fiberglass) kung saan madaling matanggal ang mga direktang sinulid. Ang radial pressure ng insert ay lumilikha ng mekanikal na pag-lock nang walang mga konsentrasyon ng stress na nagdudulot ng pag-crack sa mga malutong na materyales.
Patnubay sa tigas ng materyal: Ang mga pagsingit ay pinaka-kapaki-pakinabang kapag ang tigas ng materyal ng magulang ay nasa ibaba 30 HRC (Rockwell C) . Sa mas matitigas na materyales, ang mga insert ay nagbibigay ng corrosion resistance at thread life extension kaysa sa pagpapalakas ng lakas.
Paghawak ng Overtightening at Pagbasag
Ang mga pagkabigo sa pag-install ay nangangailangan ng sistematikong remediation upang maibalik ang integridad ng thread.
Overtightened Insert Removal
Kapag ang isang insert ay sobrang higpit o hindi maayos ang pagkakaupo, gumamit ng isang espesyal extraction tool . Ipasok ang dulo ng tool sa insert coil, pindutin nang mahigpit, at paikutin counterclockwise para i-back out ang insert. Para sa mga kaso ng matigas ang ulo, lagyan ng penetrating oil at hayaan itong magbabad bago subukang bunot.
Pag-alis ng Sirang Insert
Kung masira ang insert sa panahon ng pag-install:
- I-drill ang sirang insert gamit ang drill bit bahagyang mas maliit kaysa sa laki ng STI tap drill upang maiwasang masira ang mga thread ng magulang
- Gumamit ng tap extractor o easy-out tool para alisin ang natitirang mga fragment ng coil
- Siyasatin ang tapped hole para sa pinsala; kung ang mga thread ay nakompromiso, mag-drill out sa susunod na mas malaking laki ng insert o gumamit ng solid bushing insert (Keensert) para sa pagkumpuni
Mga Hakbang sa Pag-iwas
Upang maiwasan ang sobrang pagdidikit:
- Gumamit ng mga tool sa pag-install na naglilimita sa torque o mga preset na torque wrenches
- Itigil ang pag-install kapag ang insert ay 0.25–0.75 na mga thread sa ibaba ng ibabaw —hindi kailanman namumula o nakausli
- I-verify na sapat ang lalim ng gripo bago i-install; ang hindi sapat na lalim ay nagiging sanhi ng "bottoming out" at pagbaluktot ng coil
- Gumamit ng wastong pagpapadulas sa panahon ng pag-tap para maiwasan ang galling na maaaring magdulot ng insert binding
Mga Madalas Itanong
Maaari bang magamit muli ang mga pagsingit ng wire thread?
Maaaring tanggalin at muling gamitin ang mga tangless insert nang maraming beses walang pinsala. Ang mga tanged insert ay maaaring teknikal na alisin ngunit ang tang break-off ay ginagawang hindi praktikal ang muling paggamit. Para sa mga application na nangangailangan ng madalas na pagpapanatili, tukuyin ang mga tangless insert mula sa simula.
Gaano kalakas ang sinulid na butas na may insert?
Ang wastong naka-install na wire thread insert ay nagbibigay ng thread na 20% mas malakas kaysa sa orihinal na thread ng parent material sa pag-igting at makabuluhang superior sa paggugupit. Ang pamamahagi ng load sa buong haba ng insert kumpara sa konsentrasyon sa unang 2-3 na mga thread ng isang karaniwang tapped hole ay nagbibigay ng pangunahing kalamangan sa lakas.
Nakakaapekto ba ang mga insert sa mga detalye ng bolt torque?
Nangangailangan ang mga pagsingit ng pag-lock ng tornilyo mas mataas na metalikang kuwintas ng pag-install (karaniwang 1.5–2× standard) dahil sa nangingibabaw na torque mula sa grip coils. Gumagamit ang mga free-running insert ng mga karaniwang halaga ng torque. Palaging i-verify gamit ang mga detalye ng tagagawa ng insert, dahil ang under-torquing ay maaaring magdulot ng pagluwag habang ang sobrang torquing ay nanganganib sa pagkabigo ng bolt.
Naka-standardize ba ang mga pagsingit ng wire thread?
Oo, karamihan sa mga pagsingit ay sumusunod sa DIN 8140 (European), NASM 21209 (Aerospace), o MS21209 (Pamantayang Militar). Tinitiyak ng standardisasyong ito ang pagiging tugma sa pagitan ng mga manufacturer para sa mga insert, tap, at mga tool sa pag-install, kahit na inirerekomenda ang pag-verify para sa mga kritikal na application.
Maaari bang mai-install ang mga insert sa mga blind hole?
Oo, ang parehong tanged at tangless insert ay gumagana sa blind hole. Para sa tanged insert sa blind hole, tiyaking ang lalim ng butas ay tinatanggap ang buong haba ng insert at tang break-off clearance. Ang mga tangless na pagsingit ay partikular na kapaki-pakinabang para sa mga butas na butas dahil inaalis nila ang panganib ng maluwag na tangs na natitira sa lukab.
Ano ang sanhi ng pagpasok ng "pag-iikot" o pag-pull-out?
Ipasok ang pag-ikot sa parent hole ay nagpapahiwatig hindi sapat na radial pressure , kadalasang sanhi ng: (1) hindi tamang laki ng gripo ng STI na nagreresulta sa malalaking mga thread, (2) pag-install sa materyal na mas mababa sa pinakamababang tigas/lakas ng paggugupit, o (3) paggamit ng masyadong maiksing haba ng insert para sa load. Ang remediation ay nangangailangan ng pag-drill out at pag-install ng mas malaking insert o paglipat sa isang key-locking solid insert.
