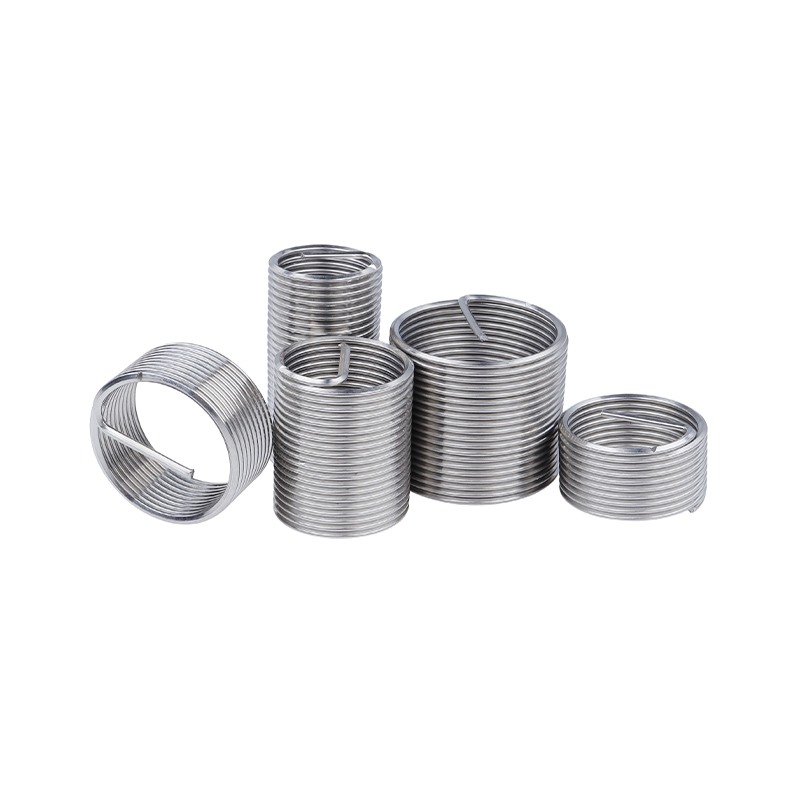

Fine Pitch Wire Thread Insert

Fine Pitch Wire Thread Insert

Ang Fine Pitch Wire Thread Insert ay isang wire thread insert na may fine-pitch na disenyo ng thread. Kung ikukumpara sa coarse-pitch wire thread inserts ng parehong kategorya, mas maliit ang thread spacing nito, na nagbibigay ng mas maraming engagement teeth sa loob ng parehong nominal diameter. Ibinabahagi nito ang load nang mas pantay at pinahuhusay ang vibration resistance at sealing performance ng sinulid na koneksyon. Ginawa mula sa precision-wound diamond-shaped stainless steel wire, bumubuo ito ng high-precision na panloob na mga thread sa malalambot na materyales tulad ng aluminum o plastic, o sa mga sirang may sinulid na butas, na epektibong tumutugon sa mga isyu tulad ng thread stripping, wear, at corrosion. Nagbibigay ito ng maaasahang thread reinforcement solution para sa precision equipment, hydraulic system, at iba pang application na nangangailangan ng mataas na stability at sealing performance.

PREV：Screw-Lock InsertSUSUNOD：Walang susunod na artikulo

Mga Tampok ng Produkto

Pinong disenyo ng thread: Mas maliit na thread pitch na may mas maraming engagement teeth, na tinitiyak ang mas pantay na pamamahagi ng load at mas mahusay na vibration at anti-loosening performance kumpara sa mga coarse-pitch insert. Angkop para sa mga kondisyon ng high-frequency na vibration.
Precision thread forming: Ginawa mula sa diamond-shaped stainless steel wire, na bumubuo ng high-precision na panloob na mga thread na nagsisiguro ng coaxial alignment at katumpakan ng assembly.
Wear at corrosion resistance: Ang hindi kinakalawang na asero ay nagbibigay ng mahusay na wear at corrosion resistance, na angkop para sa mahalumigmig, kemikal, o iba pang malupit na kapaligiran, na nagpapahaba ng buhay ng thread.
Pag-andar ng pag-aayos ng thread: Maaaring mabilis na ayusin ang mga nasira na butas ng pinong sinulid nang hindi pinapalitan ang pangunahing materyal, na makabuluhang binabawasan ang mga gastos sa pagpapanatili ng kagamitan.
Superior na pagganap ng sealing: Ang pinong disenyo ng thread ay nagbibigay ng mas malaking contact surface, nagpapahusay ng connection sealing, na angkop para sa hydraulic, pneumatic, at iba pang mga leak-sensitive na application.

Mga Aplikasyon

Mga Instrumentong Katumpakan: Makamit ang mga koneksyon sa thread na may mataas na katumpakan sa mga kritikal na bahagi ng mga medikal na aparato at mga instrumento sa pagsukat, na tinitiyak ang matatag at maaasahang operasyon.
Mga Sistemang Hydraulic at Pneumatic: Palakasin ang mga thread sa mga bahagi tulad ng mga hydraulic valve at cylinder, pagpapabuti ng pagganap ng sealing at pagpigil sa medium leakage.
Aerospace: Palakasin ang mga fine-thread na koneksyon sa aluminum-based na magaan na bahagi para sa mga aerospace application, na nakakatugon sa mga kinakailangan sa pagpupulong na may mataas na pagiging maaasahan.
Automotive Manufacturing: Ginagamit sa mga high-vibration na bahagi gaya ng mga gearbox at engine para mapahusay ang thread vibration resistance at anti-loosening performance.

Mga Detalye ng Produkto

NominalDiameterd Pitchp Nominal xd haba  cew  aloo Frestateomin uterdiametermax BitDiameterΦ DianebrmborMumbe madalas Pitchp Nominal na habaMhmbercftF ems kumain ng panlabas na diameter DrillDiameterΦ
mm Numberoflaps xd mm W min max
2 0.4 1d 2.00 2.9 2.6 2.8 2.1 2-56 0.435 1d 2.2 3.0 2.7 2.9 2.4
1.5d 3.00 4.9 1.5d 3.3 5.25
2d 4.00 6.9 2d 4.4 7.4
2.5d 5.50 8.9 2.5d 5.5 9.6
2.5 0.45 1d 2.50 3.5 3.3 3.5 2.6 4-40 0.635 1d 2.9 2.8 3.66 4.04 3.1
1.5d 3.75 5.9 1.5d 4.3 4.8
2d 5.00 8.1 2d 5.8 6.8
2.5d 6.25 10.5 2.5d 7.2 8.8
3 0.5 1d 3.00 3.9 3.8 4.0 3.1 6-32 0.794 1d 3.5 2.8 4.52 4.90 3.8
1.5d 4.50 6.3 1.5d 5.3 4.8
2d 6.00 8.7 2d 7.0 6.7
2.5d 7.50 11.1 2.5d 8.3 8.7
4 0.7 1d 4.00 3.7 5.1 5.3 4.2 8-32 0.794 1d 4.2 3.5 5.20 5.56 4.4
1.5d 6.00 6.1 1.5d 6.3 5.9
2d 8.00 8.4 2d 8.3 8.3
2.5d 10.00 10.9 2.5d 10.5 10.7
5 0.8 1d 5.00 4.3 6.4 6.6 5.2 10-32 0.794 1d 4.8 4.1 6.19 6.68 5.1
1.5d 7.50 6.9 1.5d 7.2 6.8
2d 10.00 9.7 2d 9.6 9.5
2.5d 12.50 12.3 2.5d 12.1 12.1
6 1. 1d 6.00 4.2 7.6 7.9 6.3 1/4-20 1.270 1d 6.4 3.4 7.86 8.38 6.7
1.5d 9.00 6.9 1.5d 9.5 5.7
2d 12.00 9.6 2d 12.7 8.0
2.5d 15.00 12.3 2.5d 15.9 10.3
8 1.25 1d 8.00 4.7 9.9 10.1 8.3 5/16-18 1.411 1d 7.9 4.0 9.64 10.16 8.4
1.5d 12.00 7.4 1.5d 11.9 6.6
2d 16.00 10.6 2d 15.9 9.3
2.5d 20.00 13.5 2.5d 19.8 11.9
10 1.5 1d 10.00 5.0 12.1 12.5 10.4 3/8-16 1.588 1d 9.5 4.4 11.48 11.99 10
1.5d 15.00 8.1 1.5d 14.3 7.2
2d 20.00 11.2 2d 19.1 10.1
2.5d 25.00 14.2 2.5d 23.8 12.9
12 1.75 1d 12.00 5.2 14.4 14.8 12.4 7/16-14 1.814 1d 11.1 4.5 13.36 13.99 11.6
1.5d 18.00 8.4 1.5d 16.7 7.4
2d 24.00 11.7 2d 22.2 10.3
2.5d 30.00 14.7 2.5d 27.8 13.1
14 2 1d 14.00 5.6 16.8 17.2 14.5 1/2-13 1.954 1d 12.7 4.8 15.16 15.80 13.2
1.5d 21.00 8.8 1.5d 19.1 7.9
2d 28.00 12.0 2d 25.4 10.9
2.5d 35.00 15.2 2.5d 31.8 13.9
16 2 1d 16.00 6.5 19.0. 19.4 16.5 5/8-11 2.309 1d 15.9 5.3 18.84 19.48 16.6
1.5d 24.00 10.1 1.5d 23.8 8.3
2d 32.00 13.8 2d 31.8 11.8
2.5d 40.00 17.5 2.5d 39.7 15.0
20 2.5 1d 25.00 6.3 23.7 24.2 20.6 3/4-10 2.540 1d 19.1 5.9 22.36 23.00 19.7
1.5d 30.00 10.0 1.5d 28.6 9.4
2d 40.00 13.7 2d 38.1 13.0
2.5d 50.00 17.4 2.5d 47.6 16.6
24 3 1d 24.00 6.2 28.6 29.1 24.8 7/8-9 2.822 1d 22.2 6.3 25.93 26.72 23
1.5d 36.00 10.0 1.5d 33.3 10.0
2d 48.00 14.0 2d 44.5 13.7
2.5d 60.00 18.0 2.5d 55.6 17.4

Sumusunod sa Ipaliwanag
D Nominal diameter ng screw sleeve (nominal diametero screw)
P Thread pitch
W Screw sleeve infre state, FS screw sleeve number
中 Pagpili ng diameter ng dilbit para sa FS screwdriling
Dz Screw sleeve infre state, panlabas na diameter ngFSscrewsleeve
L Ang nominal na haba ng manggas ng tornilyo
L1 Screwsleeve diling depth
L2 Pag-install ng FS screwsleve na may panloob na sinulid na butas na epektibo ang haba ng sinulid
L3 Pinakamalalim na turnilyo sa lalim kapag ang FSscrew shankisnotremoved sa panahon ng pag-install
L4 Aktwal na epektibong haba ng butas para sa pag-install ng S screw
