Tagapagtustos ng Three-hole threaded insert

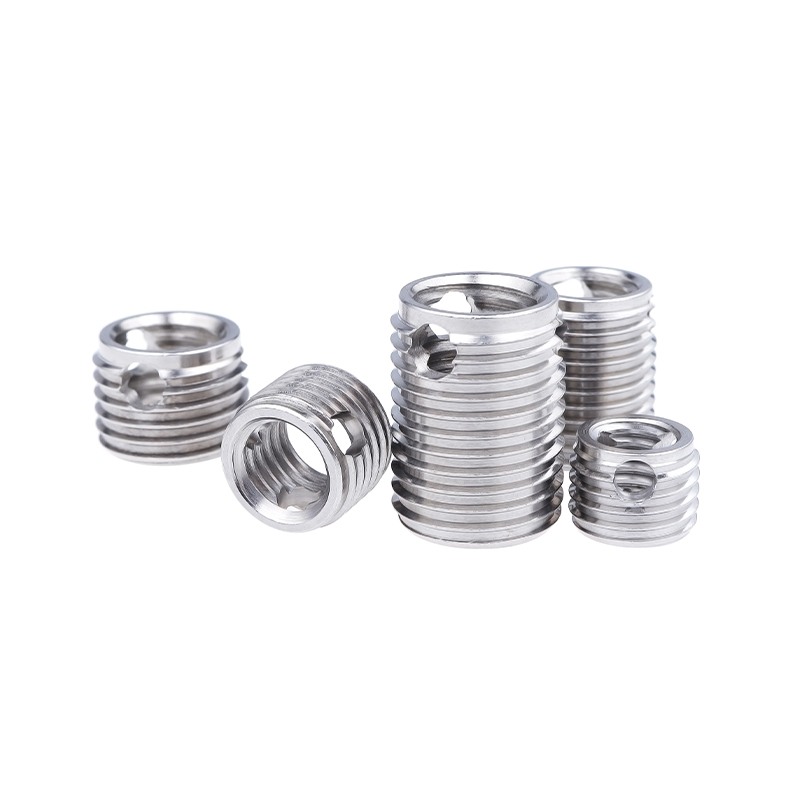

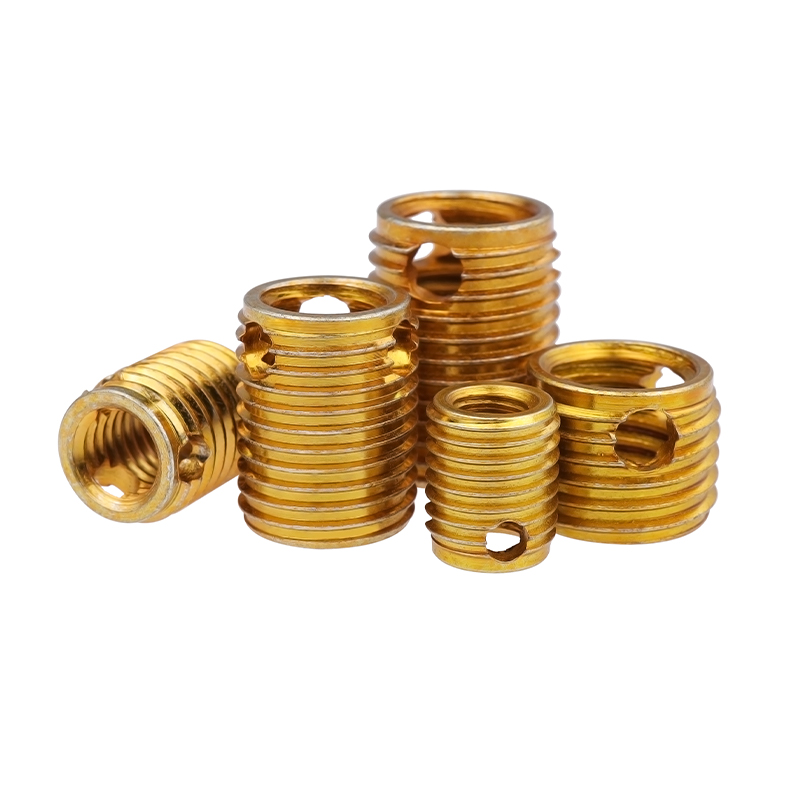

Tatlong butas na may sinulid na insert

307/308type(tatlong holetype)self tapping screw sleeve. Ang 308 ay isang reinforced na bersyon ng 307, na parehong may haba lamang; Ang produktong ito ay may tatlong self-tapping circular grooves, madaling i-assemble, high-strength thread, at shock resistance.
Angkop para sa: aluminum alloy, cast iron, soft steel.

Profile ng Kumpanya
Dongtai Jinzhize Metal Products Co., Ltd.
Dongtai Jinzhize Metal Products Co., Ltd.
Bilang Pabrika ng 3-Hole Thread Insert at Tagapagtustos ng Three-hole threaded insert, ang Dongtai Jinzhize Metal Products Co., Ltd. ay isang espesyalisadong pasilidad ng pagmamanupaktura na nakatuon sa mga produktong may koneksyong sinulid para sa sektor ng automotive at aerospace. Pangunahing gumagawa kami ng Helical Wire Inserts, Self-Tapping Inserts, Key Locking Inserts, Threaded Adapters, Oil Plugs, pati na rin ang mga katugmang installation taps at tools. Itinatag noong 2015, ang kumpanya ay nagpapatakbo mula sa sariling planta ng pagmamanupaktura na may sukat na 10,000 metro kwadrado na nilagyan ng daan-daang machine tools at automated production systems. Sa pamamagitan ng mga taon ng pag-unlad, nakabuo kami ng isang may karanasang koponan ng mga espesyalista sa disenyo, pag-unlad, at produksyon, na dinagdagan ng isang mahigpit na sistema ng pamamahala ng kalidad at komprehensibong mekanismo ng serbisyo pagkatapos ng benta. Ang aming mga produkto ay malawakang ginagamit sa industriya ng automotive (kabilang ang mga makina at transmission para sa parehong pampasaherong at komersyal na sasakyan), industriya ng aerospace, at pagmamanupaktura ng rail vehicle. Sa taunang output na 153 milyong RMB noong 2024, taglay namin ang kakayahan para sa malakihan at matatag na supply. Kami ay nakatuon sa pagbibigay sa mga customer ng mga produktong may mataas na pagkakapare-pareho, masusubaybayan, at maaasahang suporta sa serbisyo.
Balita
Sertipiko ng Karangalan
  • 9001QMS
  • CQC
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
Tatlong butas na may sinulid na insert Kaalaman sa Industriya

Ang insert na may sinulid na tatlong butas, bilang isang high-efficiency connecting element, ay gumagana sa isang katulad na pangunahing prinsipyo sa tradisyonal na sinulid na bushings. Gayunpaman, nalulutas ng kakaibang disenyo ng istruktura nito ang problema sa jamming na likas sa mga tradisyonal na produkto kapag gumagawa ng mga materyales na mababa ang lakas.

Ano ang prinsipyo ng pagtatrabaho ng three-hole threaded insert?

Ang three-hole threaded insert pangunahing gumagana sa pamamagitan ng sumusunod na tatlong aspeto:

1. Self-tapping cutting principle: Nilagyan ng self-tapping thread cutting grooves, inalis ng insert na ito ang pangangailangan para sa karagdagang mga tool sa pag-tap sa panahon ng pag-install. Kapag ang insert ay naka-screw sa substrate (gaya ng aluminum alloy, cast iron, o mild steel), ang cutting grooves sa loob ng insert ay awtomatikong gumagawa ng mga panloob na thread, na bumubuo ng isang mataas na lakas na koneksyon.

2. Impact absorption at strength enhancement: Ang disenyo ng tatlong circular grooves ay epektibong sumisipsip ng impact load nang hindi sinasakripisyo ang lakas, pinapataas ang pangkalahatang vibration at pull-out resistance.

3. Core pin anti-torsion na disenyo: Kung ikukumpara sa tradisyonal na L307/L308 series bushings, ang produktong ito ay makabuluhang nagpapabuti sa torsional resistance sa pamamagitan ng pagpasok ng core pin sa pagitan ng insert at ng substrate hole, na pumipigil sa insert mula sa jamming dahil sa sobrang torque.

Ginagawa nitong partikular na angkop ang disenyong ito para sa mga koneksyon na may mataas na lakas ng mga materyales na mababa ang lakas, na tinitiyak ang isang masikip at matibay na koneksyon.

Mga Tool na Kinakailangan para sa Pag-install ng Self-Tapping Threaded Insert
Uri ng Tool Angkop na Sukat Function at Tampoks
Tool na hugis P M6 at sa ibaba (kabilang ang M6, mga detalye ng fine thread) Ginagamit para sa pag-install ng maliliit na laki ng pagsingit. Nagbibigay ng tumpak na suporta sa torque, na pumipigil sa pagdulas o pag-agaw sa maliliit na butas.
Tool na hugis-S Sa itaas ng M6 Ginagamit para sa pag-install ng malalaking sukat na pagsingit. Nag-aalok ng mas malaking torque support, na angkop para sa paghawak ng mas makapal o mas mahirap na materyales.
Break-off Tool Lahat ng laki Ginagamit para putulin ang natitirang trunnion (guide pin), tinitiyak na ang insert ay kapantay ng materyal na ibabaw.

Anong mga tool ang kailangan upang mag-install ng self-tapping threaded bushings?

Bagama't ang mga ito ay mga self-tapping bushing, ang proseso ng pag-install ay nangangailangan ng mga partikular na tool upang matiyak ang katumpakan at kahusayan ng pagputol:

1. P-shaped na tool: Ginagamit para sa pag-install ng small-gauge threaded bushings ng M6 at sa ibaba. Ang tool na ito ay mas mahusay na umaangkop sa maliit na laki ng sinulid na mga istraktura ng bushing, na tinitiyak ang makinis na pagputol.

2. S-shaped na tool: Ginagamit para sa pag-install ng large-gauge threaded bushings ng M6 at mas mataas. Nagbibigay ito ng mas malaking torque support at angkop para sa paghawak ng mas makapal na materyales.

3. Dedicated installation machine: Para sa mass production o mga sitwasyong nangangailangan ng mataas na kahusayan, karaniwang ginagamit para sa pag-install ang isang katugmang automated installation machine o hydraulically driven manual tool. Gumagamit ang tool na ito ng relative axial movement upang pindutin ang safety flange ng sinulid na bushing laban sa ibabaw ng substrate, na tinitiyak ang tumpak na pagpoposisyon ng pag-install.

Mga Tampok ng Produkto at Mga Sitwasyon ng Application
Feature Detalyadong Paglalarawan
Mataas na Lakas na Koneksyon Ginawa mula sa high-strength steel, na nagbibigay ng mahusay na pull-out strength at torque resistance.
Shock Absorption Dinisenyo na may tatlong circular grooves upang epektibong sumipsip ng mga impact load, na binabawasan ang panganib ng pagbasag.
Trunnion Anti-Twist Design Nagtatampok ng pin structure sa pagitan ng insert at base material hole, na makabuluhang nagpapahusay ng anti-twist na pagganap at pinipigilan ang pag-agaw.
Mga Naaangkop na Materyales Aluminum Alloy (magaan na mga bahagi), Cast Iron (wear resistance), Malambot na Bakal (mataas na lakas na koneksyon).
Pangunahing Aplikasyon Industriya ng Automotive (mga makina, transmisyon), Aerospace (mataas na lakas na koneksyon), Mga Sasakyang Riles (mataas na tibay).

FAQ

F: Ano ang layunin ng tatlong butas sa Three-hole Threaded Insert?

T: Ang tatlong butas na ito ay karaniwang nagbubutas. Pinutol nila ang mga metal shavings kapag ang sinulid ay ipinasok sa materyal, na tumutulong na lumikha ng isang mas tumpak na sinulid na koneksyon. Para sa mga plastik o composite, pinipigilan ng disenyo na ito ang pag-crack at nagbibigay ng mas malaking pull-out resistance.

F: Ano ang mga angkop na mounting materials?

T: Mga materyales na metal: Malawakang ginagamit para sa sheet metal tulad ng bakal at aluminyo. Maaaring gamitin upang palakasin ang mga umiiral na sinulid na butas o ayusin ang mga nasirang sinulid na butas.

Mga plastik na materyales: Angkop para sa mga plastik na bahagi (tulad ng ABS, nylon). Naka-install sa pamamagitan ng hot-melt o stamping, maaari itong lumikha ng maaasahang metal na sinulid na koneksyon sa loob ng plastic.

F: Ano ang mga inirerekomendang paraan ng pag-mount?

T: Stamping/press-in: Paggamit ng stamping machine upang pindutin ang insert sa isang pre-drilled hole, na angkop para sa mass production.

Screw Lock-in: Pagputol ng materyal sa pamamagitan ng pag-ikot ng panlabas na thread ng insert mismo, na angkop para sa pag-aayos ng field o small-batch assembly.

Ultrasonic welding: Para sa mga plastic na bahagi, ang ultrasonic vibration ay ginagamit upang pagsamahin ang metal at plastic, na bumubuo ng isang mataas na lakas na koneksyon.

F: Ano ang mga paghahanda bago i-install?

T: Pagbabarena: Mag-drill ng pilot hole na bahagyang mas maliit kaysa sa panlabas na diameter ng insert, ayon sa mga detalye ng insert.

Paglilinis: Tiyaking walang burr, langis, o dumi ang butas upang maiwasang maapektuhan ang epekto ng pag-lock ng insert.
