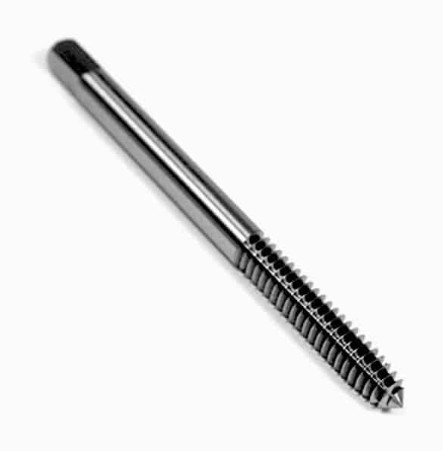

Ano ang Thread Tap?
A tapikin ang thread ay isang espesyal na tool sa pagputol na idinisenyo upang lumikha ng mga panloob na mga thread sa loob ng mga pre-drilled na butas. Gumagana ito sa pamamagitan ng pag-alis ng materyal (pagputol ng mga gripo) o pag-displace ng materyal (pagbubuo ng mga gripo) upang makabuo ng mga helical grooves na tumanggap ng mga turnilyo, bolts, at iba pang sinulid na mga fastener. Ang mga thread taps ay mahalaga sa mga industriya ng pagmamanupaktura, automotive, aerospace, at pagtutubero kung saan kinakailangan ang tumpak na panloob na threading para sa assembly at mechanical fastening.
Karaniwang ginagawa ang mga thread tap mula sa tumigas na chrome steel, high-speed steel (HSS), o solid carbide upang mapaglabanan ang cutting forces at friction na nabuo sa proseso ng pag-tap. Nagtatampok ang tool ng mga longitudinal flute na nagbibigay ng mga cutting edge at channel para sa paglisan ng chip, kasama ng chamfered lead na gumagabay sa gripo sa butas.
Pangunahing Function ng isang Thread Tap
Panloob na Paglikha ng Thread
Ang pangunahing function ng isang thread tap ay upang i-cut o bumuo ng panloob na mga thread sa mga butas. Hindi tulad ng panlabas na threading tool (dies), ang mga gripo ay gumagana mula sa loob ng isang cylindrical na ibabaw, na lumilikha ng babaeng bahagi ng isang sinulid na koneksyon. Nagbibigay-daan ito sa secure na pagkakabit ng mga bolts, turnilyo, at stud sa metal, plastic, o composite na workpiece.
Pag-aayos at Pagpapanumbalik ng Thread
Ang mga gripo ay nagsisilbing kritikal na pag-andar sa pag-aayos ng mga nasira o natanggal na mga panloob na thread. Sa pamamagitan ng muling pag-cut sa profile ng thread, maaaring ibalik ng mga gripo ang mga pagod na thread sa kanilang orihinal na mga detalye, na nagse-save ng mga high-value na bahagi mula sa pag-scrap. Ito ay partikular na mahalaga sa pag-aayos ng makina, pagpapanatili ng makinarya, at mga aplikasyon ng aerospace, kung saan ang mga gastos sa pagpapalit ng bahagi ay malaki.
Pamamahala ng Chip at Paglisan
Ang iba't ibang tap geometries ay ginawa upang epektibong pamahalaan ang mga chips. Ang mga spiral point taps ay nagtutulak ng mga chips pasulong (angkop para sa mga through hole), habang ang mga spiral flute na mga gripo ay humihila ng mga chips pabalik (mahalaga para sa mga butas na bulag). Pinipigilan ng pag-andar ng paglikas ng chip na ito ang pagkasira ng tool at tinitiyak ang kalidad ng thread.
Paano Gumamit ng Thread Tap para sa Thread Calculations
I-tap ang Pagkalkula ng Sukat ng Drill
Bago mag-tap, dapat kang mag-drill ng pilot hole sa tamang diameter. Ang laki ng tap drill ay kinakalkula upang makamit ang humigit-kumulang 65–75% na pakikipag-ugnayan sa thread , na nagbibigay ng pinakamainam na balanse ng strength-to-torque. Isang drill hole lang 0.2 mm ang maliit maaaring dagdagan ang tapping torque sa pamamagitan ng 15–25% , makabuluhang nagpapataas ng panganib sa pagkasira.
Pagkalkula ng RPM at Feed Rate

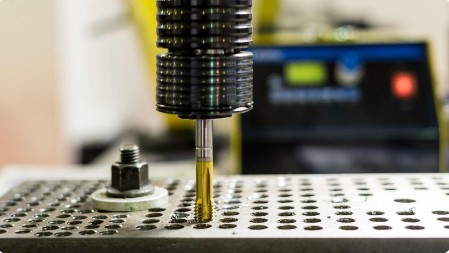

Para sa CNC tapping, ang bilis ng spindle (RPM) ay kinakalkula gamit ang formula: RPM = (Bilis ng Pagputol × 1000) / (π × Diameter ng Tapikin) . Ang rate ng feed ay dapat na eksaktong tumugma sa thread pitch—anumang hindi pagkakatugma ay nagdudulot ng pag-snagging ng thread o pagkasira ng tap. Halimbawa, ang isang M6×1.0 tap ay nangangailangan ng eksaktong 1.0 mm feed bawat rebolusyon.
Pagkalkula ng Lalim para sa Blind Holes
Kapag nagta-tap ng mga blind hole, kalkulahin ang lalim ng drill na ibibigay 3–5 pitch na haba ng clearance lampas sa kinakailangang lalim ng thread. Pinipigilan nito ang gripo mula sa pakikipag-ugnay sa ilalim ng butas, na nagiging sanhi ng agarang pagbasag. Para sa isang M8×1.25 na thread na nangangailangan ng 20 mm na lalim ng thread, mag-drill sa hindi bababa sa 24–26 mm ang lalim.

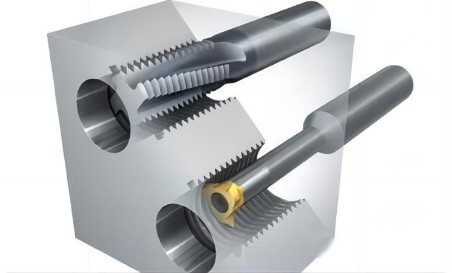

Thread Tap kumpara sa Iba pang Paraan ng Threading
Pangunahing Pananaw: Ang paggiling ng sinulid ay ginustong para sa mga materyales na lumalampas 50 HRC o mga bahaging may mataas na halaga dahil mas madaling tanggalin ang mga sirang milling cutter kaysa sa mga sirang gripo. Mga alok sa pag-tap sa form 3x mas mahabang buhay ng tool kaysa sa pagputol ng mga gripo sa aluminyo, ngunit limitado sa mga materyales na ≤36 HRC.
Pagkakaiba sa pagitan ng Tap at Threaded Tap
Ang mga termino ay kadalasang ginagamit nang palitan, ngunit may mga banayad na pagkakaiba:
- "I-tap" ay ang pangkalahatang termino para sa anumang tool na ginagamit upang lumikha ng mga panloob na thread, kabilang ang mga hand tap, machine tap, at forming tap.
- "Thread Tap" partikular na tumutukoy sa kumpletong cutting tool assembly na may tinukoy na thread geometry, flute, at shank configuration na idinisenyo para sa paggawa ng standardized thread profiles (hal., UNC, UNF, Metric).
Sa praktikal na paggamit, binibigyang-diin ng "thread tap" ang function ng tool sa paggawa ng helical thread, habang ang "tap" ay maaaring mas malawak na tumutukoy sa kategorya ng tool. Ang parehong termino ay naglalarawan sa parehong pangunahing pamilya ng tool.
Paano Pigilan ang Pagbasag ng Tapikin
Ang pagkasira ng gripo ay isa sa mga pinakamahal na pagkabigo sa machining, na kadalasang nangangailangan ng mga sirang gripo sa mga butas na butas Pagkuha ng EDM na maaaring mas mahal kaysa sa bahagi mismo. Ipatupad ang mga napatunayang estratehiyang ito:
I-optimize ang Pilot Hole Sizing
Target 75% thread engagement sa halip na 100%. Ang mga buong thread ay nagdaragdag lamang ng 5% na lakas ngunit triple ang hinihingi ng metalikang kuwintas. I-verify ang laki ng drill sa setup—huwag umasa lamang sa data ng program.
Piliin ang Wastong Tapikin ang Geometry
- Sa pamamagitan ng mga butas: Gumamit ng spiral point (gun nose) na mga gripo na nagtutulak ng mga chips pasulong
- Blind hole: Gumamit ng spiral flute taps na humihila ng mga chips pataas
- Malalim na butas (>1.5× diameter): Ipatupad ang mga cycle ng peck tapping
Control Cutting Parameter
Bawasan ang bilis ng pagputol sa pamamagitan ng 20–30% para sa mga tumigas na bakal. Gumamit ng rigid tapping mode sa CNC para i-synchronize ang spindle speed at feed rate—nagdudulot ng hindi pantay na loading at fracture ang misalignment.
Tiyakin ang Wastong Lubrication
Ang mga cutting fluid na nakabatay sa langis na may mga additives ng matinding pressure ay higit na mahusay ang mga coolant na nalulusaw sa tubig para sa pag-tap. Para sa hindi kinakalawang na asero 316L, ang hindi sapat na pagpapadulas ay nagiging sanhi ng pagtigas ng trabaho at pag-agaw.
Panatilihin ang Mga Kondisyon ng Tool at Machine
- Palitan ang mga pag-tap nang maagap batay sa mga limitasyon sa bilang ng thread, hindi naghihintay na mabigo
- I-verify ang spindle runout ay ≤0.01 mm
- Gumamit ng mga floating tap holder para ma-accommodate ang mga maliliit na misalignment
Ano ang Blind Hole, at Aling Tapikin ang Dapat Gamitin?
Kahulugan ng Blind Hole
A blind hole ay isang butas na hindi ganap na dumadaan sa workpiece—ito ay may saradong ilalim. Hindi tulad ng sa pamamagitan ng mga butas, ang mga butas na butas ay nakakabit ng mga chips sa loob, na ginagawang mas mahirap ang paggawa ng thread. Ang mga butas na bulag ay karaniwan sa mga bloke ng makina, mga hydraulic manifold, at mga bahagi ng istruktura kung saan ang mga fastener ay hindi dapat nakausli sa kabilang panig.
Inirerekomendang Mga Uri ng Tap para sa Blind Holes

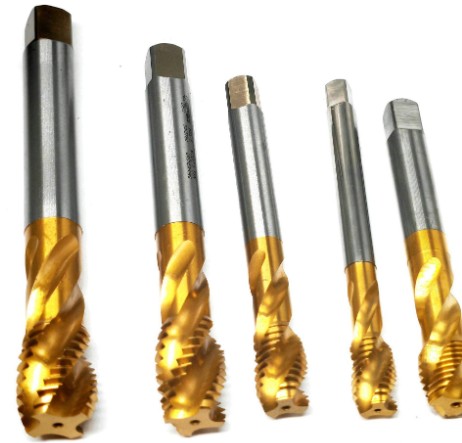

Kritikal na Kinakailangan: Para sa mga butas na bulag, laging gamitin spiral flute taps na may mga panloob na channel ng coolant kung maaari. Ang mga ito ay humihila ng mga chips pataas at palabas ng butas, na pumipigil sa pag-iimpake sa ilalim na nagiging sanhi ng pagkabasag. Para sa mga butas na mas malalim sa 1.5× diameter, ipatupad ang peck tapping—isulong ang 2–3 thread, pagkatapos ay bawiin upang maalis ang mga chips.
Paano Magpanatili ng Thread Tap
Paglilinis at Pag-iimbak
Pagkatapos ng bawat paggamit, lubusang linisin ang mga gripo gamit ang isang brush at solvent upang maalis ang mga chips at pagputol ng nalalabi sa likido. Mag-imbak ng mga gripo sa mga indibidwal na compartment o protective sleeve para maiwasan ang pagkasira ng gilid. Huwag kailanman ihagis ang mga gripo sa mga tool drawer kung saan maaari silang makipag-ugnayan sa iba pang mga tool.
Inspeksyon at Patalasin
Suriin ang mga tap cutting edge sa ilalim ng magnification para sa pagkasira, pagkaputol, o built-up na gilid. Regrind flute kapag may nakitang pagsusuot, ngunit huwag kailanman gilingin ang ilalim ng plauta —Pinapahina nito ang kasangkapan. Alisin ang lahat ng pagod na seksyon sa panahon ng muling paggiling upang maibalik ang wastong geometry. Iwasang gumawa ng masyadong makitid na lapad ng lupa sa panahon ng muling paghahagis.
Coating at Surface Treatment
Ilapat ang mga pang-ibabaw na paggamot tulad ng Titanium Nitride (TiN) o steam oxide upang mabawasan ang friction at pahabain ang buhay ng tool. Ang mga coatings ng TiCN ay partikular na epektibo para sa mga application na hindi kinakalawang na asero. Maaaring makamit ang mga taps na muling pinahiran 2–3× ang buhay ng tool ng mga kasangkapang hindi pinahiran.
Pamamahala ng Buhay
Magtatag ng mga paunang natukoy na limitasyon sa buhay ng tool batay sa bilang ng materyal at thread. Halimbawa, maaaring magproseso ang isang HSS tap sa aluminum 500–1000 butas , habang ang parehong gripo sa hindi kinakalawang na asero 316L ay maaari lamang tumagal 50–100 butas . Proactive na palitan ang mga gripo—pinutol ng mga pagod na gripo ang mga maliliit na thread at nangangailangan ng mas mataas na torque, na nagdaragdag ng panganib sa pagkasira.
FAQ Tungkol sa Thread Taps
Bakit patuloy na nababasag ang aking gripo sa mga blind hole?
Ang pinakakaraniwang dahilan ay akumulasyon ng chip sa ilalim ng butas . Lumipat sa mga spiral flute taps na humihila ng mga chips pataas, i-verify na ang iyong drill depth ay nagbibigay ng sapat na clearance (3–5 pitches na lampas sa thread depth), at isaalang-alang ang mga peck tapping cycle para sa malalim na mga butas.
Maaari ko bang gamitin ang parehong gripo para sa hand at machine tapping?

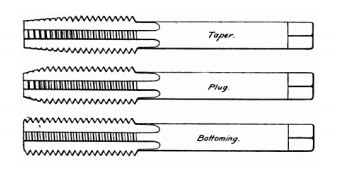

Ang mga hand tap (taper, plug, bottoming set) ay idinisenyo para sa manu-manong paggamit sa mga tap wrenches at may mga tiyak na haba ng chamfer para sa progresibong pagputol. Ang mga gripo ng makina ay ginawa para sa paggamit ng CNC/machining center na may naka-synchronize na feed rate. Habang ang mga hand tap ay maaaring gamitin sa mga makina, ang machine tap ay hindi dapat gamitin nang manu-mano dahil sa kanilang agresibong geometry.
Ano ang pagkakaiba sa pagitan ng pagputol at pagbuo ng mga gripo?
Pagputol ng mga gripo alisin ang materyal upang lumikha ng mga thread at makagawa ng mga chips. Bumubuo ng mga gripo (roll taps) displace material nang walang chip formation, na lumilikha ng mas malalakas na mga thread na may mas magandang surface finish. Gayunpaman, ang pagbuo ng mga gripo ay nangangailangan ng mga materyales ≤36 HRC at gumagawa ng bahagyang mas malalaking mga thread, na nangangailangan ng mas malalaking butas ng piloto.
Paano ko aalisin ang sirang gripo sa isang butas?
Kasama sa mga paraan ng pag-alis ang: (1) Mga tap extractor na nakakapit sa sirang shank, (2) Electrical Discharge Machining (EDM) para masunog ang gripo, (3) Maingat na pag-drill gamit ang mga left-hand drill, o (4) Chemical dissolution para sa mga high-value na bahagi. Palaging mas matipid ang pag-iwas—maaaring mas mahal ang pag-alis ng sirang gripo kaysa sa mismong workpiece.
Bakit masyadong masikip o maluwag ang aking mga sinulid?
Maluwag na mga sinulid ipahiwatig ang napakalaking mga butas ng drill o mga pagod na gripo na pinuputol na maliit ang laki. Masikip na mga sinulid magmungkahi ng maliit na mga drills, mga pagod na gripo na nagputol ng maliit na laki (nagtataas ng pitch diameter ng flank wear), o hindi sapat na pagpapadulas na nagdudulot ng sakit. Palaging i-verify ang laki ng drill at tukuyin ang mga klase ng tolerance (6H para sa sukatan, 2B para sa Unified) sa mga drawing.
Anong bilis ng pagputol ang dapat kong gamitin para sa pagtapik?
Karaniwang bilis ng ibabaw: Aluminyo: 15–25 m/min; Carbon Steel: 8–12 m/min; Hindi kinakalawang na asero: 4–8 m/min; Pinatigas na Bakal (>45 HRC): 3–5 m/min . Kapag may pagdududa, magsimula sa ibabang dulo at unti-unting tumaas. Ang sobrang bilis ay nagdudulot ng pagtigas ng trabaho sa hindi kinakalawang at naipon na init na nagpapabilis sa pagkasira.
